Артикул:
034 18 000
Характеристики
Счетчик метража, наличие
—
опционально
Тип двигателя фрезы
—
пневматический
Наличие цветной видеокамеры
—
Да
Принцип продвижения робота по трубопроводу
—
автоиатическое передвижение
Вес, кг
—
88
Варианты длин кабеля, м
—
100,150
Все характеристики
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Самовывоз сегодня - бесплатно
Условия доставки
Условия доставки
Производитель имеет право без предварительного уведомления вносить изменения в изделие, которые не ухудшают его технические характеристики, а являются результатом работ по усовершенствованию его конструкции или технологии производства.
Предназначена для:
Для внешних сетей (D 150-400 мм).
Отличительные особенности:
- Удобный: благодаря пневматическому двигателю фрезы позволяет работать в водопроводных сетях (допускается по санитарным нормам);
- Функциональный: благодаря мощному пневматическому двигателю фрезы позволяет работать как с металлическими трубопроводами, так и с бетонными;
- Надежный: демонстрирует простоту в управлении, надежность в работе и немецкое качество.
ПОДРОБНОЕ ТЕХНИЧЕСКОЕ ОПИСАНИЕ:

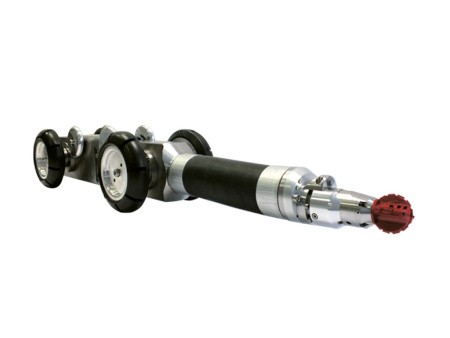

- диапазон применения в трубах от DN 150 мм до 400 мм (внутренний диаметр);
- наружный диаметр фрезерного робота: 120 мм;
- транспортный модуль с пневматическим прижимным рельсом для повышения устойчивости и тяги;
- для фрезерного робота доступны разные диаметры колес для различных диаметров труб в диапазоне от 150 мм до 400 мм;
- высокая гибкость в работе благодаря 3 степеням свободы (движение робота + поворот и вращение фрезерного манипулятора);
- чрезвычайно высокая сила резания благодаря мощному воздушному двигателю (пневматический мотор резца);
- доступен как ручной, так и автоматический кабельный барабан;
- пульт дистанционного управления и кабельный барабан могут использоваться как с транспортным фрезерным модулем DRIVE, так и с модулем DRIVE light;

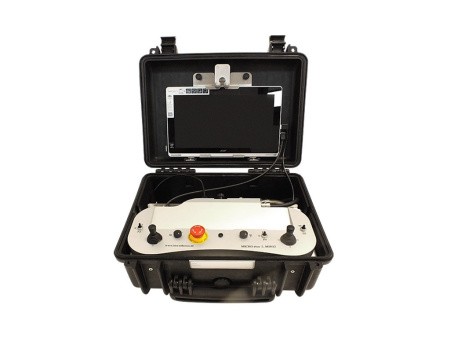

- кабельное дистанционное управление с 2 джойстиками для управления движением транспортного модуля и фрезерного манипулятора (регулировка чувствительности);
- тумблеры для управления системой очистки видеокамеры и системой рельсовой распорки а также потенциометр для управления освещением и скоростью вращения кабельного барабана;
- защита фрезерного робота от проникновения воды и пыли с помощью внутреннего избыточного давления (0.5 бар);
- постоянный контроль внутреннего давления с сигнальным индикатором;
- быстрая настройка системы под необходимый диаметр трубопровода;
- постоянный контроль работы резания благодаря встроенной цветной видеокамере со светодиодной подсветкой и доп. освещением (с очисткой воздухом / водой);
- защита поста управления от брызг воды - IP54;
- 17-дюймовый TFT-монитор;
- аналоговый видеовыход на кабельном барабане;
- опционально: счетчик метров размотанного шланга с отображением данных на видео;
- опционально: комплект для установки оборудования на автомобиль;
- чемодан с принадлежностями, в который входят: удлинитель клапана, переходник для заправки азотом, удлинитель резьбы, шарикоподшипники и ребра для пневматического двигателя, запасные винты, режущий инструмент из твердосплавного гранулята, руководство по эксплуатации;
- размеры робота (для DN 250): прибл. (ДхШхВ) 1150 х 190 х 175 мм, вес ок. 21 кг;

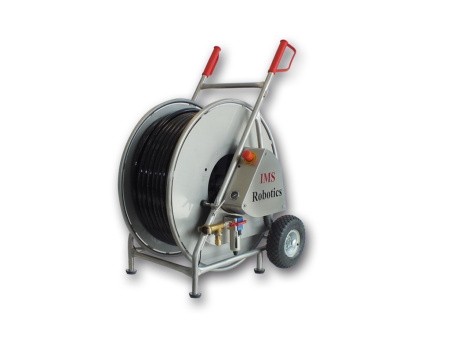

- размеры кабельного барабана: прибл. (ДхШхВ) 790 х 630 х 1050 мм, вес ок. 88 кг (100 м) / 104 кг (150 м).
ТРЕБОВАНИЯ К ИСПОЛЬЗОВАНИЮ:
- Источник питания:
100-240 В переменного тока, 47-63 Гц, макс. 7.4 А. - Сжатый воздух:
без загрязнений (частицы < 5 мкм), отделенная остаточная вода, диапазон температур от 5 °C до макс. 40 °C, остаточное масло < 5 мг / м3, давление в питающей магистрали 10 бар, объемный расход мин. 1,0 м3 / мин. - Водоснабжение для очистителя видеокамеры:
дистиллированная вода. - Режущие инструменты:
рекомендуется использовать оригинальные режущие инструменты IMS. - Защита герметичности системы фрезерного манипулятора:
необходима система заправки азотом (избыточное давление, 0.8 бар).
ВОЗМОЖНЫЕ МОДИФИКАЦИИ:
- Система DRIVE с длинною шланга 100 м
- Система DRIVE с длинною шланга 150 м
ОЛЬМАКС - официальный представитель IMS обладает правами на продажу, обучение, сервисное обслуживание, ремонт оборудования и инструмента. Самоходная роботизированная ремонтная фрезерная система DRIVE plus. можно купить в розницу или оптом с учетом доставки в Бавлы
Телефоны для справок: +7 (843) 500–54–02, 8 (800) 700–41–14
Телефоны для справок: +7 (843) 500–54–02, 8 (800) 700–41–14
Скачать
|
Счетчик метража, наличие
|
опционально |
|
Тип двигателя фрезы
|
пневматический |
|
Наличие цветной видеокамеры
|
Да |
|
Принцип продвижения робота по трубопроводу
|
автоиатическое передвижение |
|
Вес, кг
|
88 |
|
Варианты длин кабеля, м
|
100,150 |
|
Минимальный D обследуемого трубопровода, мм
|
150 |
|
Максимальный D обследуемого трубопровода, мм
|
400 |
IMS Robotics GmbH - ведущий европейский производитель роботизированных фрезерных систем.
